انواع سقف های ساختمان

انواع سقف های ساختمان

24 اردیبهشت 1403


سقف های جدید ساختمان

در چشم انداز همیشه در حال تحول معماری و ساخت و ساز، سقف هایی که ساختمان های ما را احاطه می کنند فقط سایبان های محافظ نیستند، آنها نمایشی از سبک، عملکرد و پیشرفت تکنولوژی هستند. نوآوری های جدید در طراحی و ساخت سقف های ساختمانی نقش مهمی در بهبود عملکرد و پایداری ساختمان ها ایفا می کنند.



مهمترین سقف های جدید ساختمان

با توجه به پیشرفت های تکنولوژی و متریال های مدرن، انواع سقف های جدید ساختمانی با ویژگی های منحصر به فردی طراحی شده اند. هر نوع سقف مزایا و معایب خود را دارد و انتخاب مناسب باید با توجه به نیازهای ساختمان، محیط، بودجه، و استفاده ی مورد نظر انجام شود.

 ما در این مقاله مهمترین سقف های جدید ساختمان را از لحاظ نوع مصالح و نحوه ساخت آنها بررسی می کنیم:

۱ . سقف تیرچه بلوک

سقف تیرچه بلوک، از تیرچه، بلوک (یا یونولیت)، آرماتور حرارتی و بتن پوششی تشکیل می شود. که با استفاده از بلوک های بتنی و تیرها برای ایجاد یک چارچوب محکم مشخص می شود، تیرچه ها، تیرهای فرعی سازه به شمار می روند که به صورت پیش ساخته با استفاده از میلگرد، بتن و مفتول فلزی تولید می شوند.

تیرچه ها بر روی تیر اصلی سازه بتنی یا فلزی قرار می گیرند و فضای خالی بین تیرها نیز با یونولیت، بلوک سفالی یا بتنی پر می شود. سقف تیرچه بلوک برای مقاومت در برابر شرایط آب و هوایی سخت و ارائه عایق حرارتی عالی طراحی شده است. مقاومت ذاتی در برابر آتش مواد مورد استفاده در سقف تیرچه بلوک به ایمنی کلی سازه کمک می کند.

الگوی به هم پیوسته تیرها و بلوک ها در سقف تیرچه بلوک نه تنها پایه محکمی را برای سقف تضمین می کند، بلکه امکان نصب آسان سیستم های الکتریکی و لوله کشی را نیز به لطف حفره های درون بلوک ها که می توانند این خدمات را در خود جای دهند، فراهم می کند.

مزیت اصلی سقف تیرچه بلوک، وزن سبک آن است که به همین دلیل در برابر فشار در هنگام زلزله از خود مقاومت بالایی نشان می دهد. در درجه بعدی، مقرون به صرفه بودن را می توان مزیت دیگر این سقف دانست. یک روش ساخت و ساز که به دلیل دوام و تطبیق پذیری مشهور است، راه حلی نوآورانه برای ساختمان های مسکونی و تجاری است.

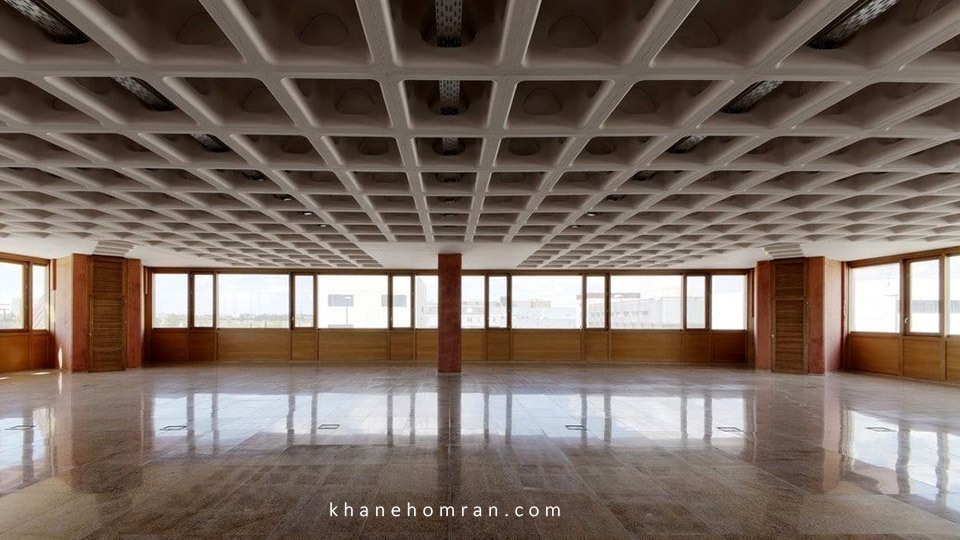

۲.  سقف وافل یا دال دو طرفه

سقف وافل یا دال دو طرفه یک نوع سقف است که از دو سوی مستقل همچون عامل دال حمایل و طرف مخالف آن انتخاب می شود. این نوع سقف معمولاً در ساختمان هایی استفاده می شود که نیاز به پوشاندن فراغ های بزرگ و پشتیبانی از وزن های سنگین دارند.

به عنوان مثال، این نوع سقف معمولاً در پارکینگ ها، انبارها، ورزشگاه ها، پایگاه های نظامی و ساختمان های صنعتی استفاده می شود. از ویژگی های این سقف می توان به قدرت بالا، پایداری، پوشاندن فراغ های بزرگ و مقاومت در برابر بارهای سنگین اشاره کرد.

از دیدگاه مهندسی، طراحی دال دو طرفه مزایای متعددی از جمله کاهش مصرف مواد به دلیل قابلیت های توزیع بار کارآمد آن را ارائه می دهد. فضاهای خالی ایجاد شده توسط الگوی وافل به طور قابل توجهی وزن دال را کاهش می دهد که منجر به کاهش هزینه های ساخت و کاهش ردپای کربن می شود. علاوه بر این، ویژگی های جرم حرارتی ذاتی این سیستم به بازده انرژی کمک می کند، زیرا عایق طبیعی را فراهم می کند و به تنظیم دمای داخل خانه کمک می کند.

با تأکید روزافزون بر روی شیوه های ساختمانی پایدار، سقف وافل یا دال دو طرفه به طور فزاینده ای به انتخابی برای پروژه هایی تبدیل می شود که به ترکیبی از یکپارچگی عملکردی، ملاحظات زیست محیطی و ارزش زیبایی شناختی نیاز دارند.


۳. سقف کامپوزیت :

سقف کامپوزیت یکی از روش های اجرای سقف و کف است که از ترکیب پروفیل فولادی با بتن مسلح ساخته می شود. این نوع سقف به عنوان سقف مرکب یا سقف مختلط نیز شناخته می شود.

انواع سقف کامپوزیت:

 - سقف کامپوزیت فلزی :

 از روش های اجرای سقف و کف با استفاده از ترکیب بتن با اسکلت فولادی هستند. در این روش، پس از نصب برشگیر بروی تیرهای فرعی، قالب بندی سقف توسط تخته کوبی در بین تیرها و بدون نیاز به شمع بندی صورت می گیرد. سپس، پس از جوش دادن پروفیل های ناودانی بر روی بال تیرهای باربر، شبکه ای از میلگردهای حرارتی بر روی پروفیل ها قرار داده می شود. پس از سفت شدن کامل بتن، قالب ها از زیر سقف برداشته می شوند

- سقف کامپوزیت کرومیت :
در این نوع از سقف ها از تیرچه های فولادی با پوشش کرومیت (تیرچه هایی با جان باز)، ورق فولادی موجدار (قالب ماندگار)، میلگردهای حرارتی و بتن استفاده می شود.
از ویژگی های سقف کامپوزیت کرومیت میتوان به استحکام بالای آن اشاره کرد، ساختار فولادی تیرچه کرومیت باعث می شود که سقف بتواند بارهای سنگین را تحمل کند و مقاومت بالایی در برابر ضربه و لرزش داشته باشد.

ساختمان های سقف تیرچه کرومیت به دلیل استفاده از مواد با کیفیت بالا و پوشش کرومیت، دوام و ماندگاری بیشتری دارند و نیاز به تعمیرات و نگهداری کمتری دارند.

همچنین سقف کامپوزیت کرومیت به دلیل وزن سبک تیرچه های فولادی، بار تکیه گاه ها را کاهش می دهد و به ساختمان زیبایی می بخشد و ساختار تیرچه کرومیت قابلیت انعطاف در طراحی و شکل دهی را به معماران و طراحان می دهد. این امر باعث می شود تا ساختمان ها با طرح ها و شکل های خاصی ساخته شوند.

سقف کامپوزیت کرومیت به دلیل وجود پوشش کرومیت، مقاومت بالایی در برابر حرارت دارد. این ویژگی باعث می شود تا در مواجهه با حریق، ساختمان و ساکنان از خطرات جانی و مالی جلوگیری شود.

سقف تیرچه کرومیت به دلیل ویژگی های منحصر به فرد خود، در ساختمان های مسکونی ، ساختمان های تجاری و صنعتی، ساختمان های ورزشی و تفریحی و پروژه های معماری خاص استفاده می شود.

 -سقف کامپوزیت عرشه فولادی :

سقف عرشه فولادی نیز یک نوع سقف کامپوزیت است که به جای تخته کوبی، از ورق های عرشه فولادی استفاده می شود و به وسیله ترکیب ورق های فلزی گالوانیزه موجدار با بتن ساخته می شود.

سقف عرشه فولادی یک روش متداول در ساختمان های مدرن است که از فولاد به عنوان ماده اصلی استفاده می کند. در این روش، عناصر فولادی مانند بالشتک ها، تیرها و عرشه ها برای ساخت سقف استفاده می شوند. سقف عرشه فولادی به دلیل ویژگی های خاص خود، از جمله استحکام بالا، سبکی، انعطاف پذیری و دوام بالا، در ساختمان های گوناگون مورد استفاده قرار می گیرد.

سقف عرشه فولادی نیز یک نوع سقف کامپوزیت است که به جای تخته کوبی، از ورق های عرشه فولادی استفاده می شود و به وسیله ترکیب ورق های فلزی گالوانیزه موجدار با بتن ساخته می شود.

 در این روش، پس از نصب برشگیر بروی تیرهای فرعی، قالب بندی سقف توسط تخته کوبی در بین تیرها و بدون نیاز به شمع بندی صورت می گیرد. سپس، پس از جوش دادن پروفیل های ناودانی بر روی بال تیرهای باربر، شبکه ای از میلگردهای حرارتی بر روی پروفیل ها قرار داده می شود. دارای مقاومت بسیار بالا و اجرای سریع است.

سقف عرشه فولادی به عنوان یک راهکار مدرن در ساختمان های مختلف، از جمله ساختمان های مسکونی، تجاری و صنعتی، استفاده می شود. با استفاده از فناوری های پیشرفته و طراحی مناسب، سقف عرشه فولادی می تواند به عنوان یک راه حل کارآمد و پایدار در ساختمان ها باشد. این روش ساخت، مزایایی از جمله استحکام، سبکی، انعطاف پذیری و دوام بالا را به همراه دارد و می تواند بهبود عملکرد و کارایی ساختمان را فراهم کند. از نظر قیمت، سقف عرشه فولادی گرچه گران تر از سقف کامپوزیت معمولی است، اما از خصوصیات فیزیکی بهتری برخوردار است.


4. سقف کوبیاکس :

 طراحی نوآورانه سقف ساخت و ساز جدید در Kubiax به عنوان شاهدی بر پیشرفت های معماری مدرن و پایداری است. سقف ساخته شده با مواد پیشرفته، دوام و کارایی انرژی بی نظیری را ارائه می دهد. ساختار منحصر به فرد آن نه تنها محافظت استثنایی در برابر عناصر ایجاد می کند، بلکه به جذابیت کلی زیبایی شناسی ساختمان نیز کمک می کند.

سقف کوبیاکس یک سیستم اجرای دال مجوف دو طرفه بتنی است که با استفاده از قالب های پلاستیکی توخالی داخل سقف های بتنی ساخته می شود. این سیستم به عنوان یک سقف توپی شناخته می شود.

سقف کوبیاکس علاوه بر آلیاژ فلزی، از مواد عایق پیشرفته ای بهره می برد که هم سازگار با محیط زیست و هم بسیار موثر هستند. این لایه های عایق از مواد بازیافتی ساخته شده اند و در عین حال مقاومت حرارتی عالی را ایجاد می کنند و اثرات زیست محیطی ساختمان را کاهش می دهند. این سقف همچنین دارای یک سیستم مدیریت آب نوآورانه است که شامل یک لایه زیرین مصنوعی با کیفیت بالا و یک سیستم ناودانی یکپارچه است.

این سیستم به گونه ای طراحی شده است که به طور موثر آب را از سازه دور کند، آسیب احتمالی آب را کاهش دهد و به طول عمر سقف کمک کند. ترکیب این مواد تضمین می کند که سقف ساخت و ساز جدید Kobiax نه تنها از نظر زیست محیطی مسئول است، بلکه یک سرمایه گذاری هوشمند برای کسانی است که به دنبال دوام و صرفه جویی در هزینه در طول زمان هستند.

 از آنجا که بار سقف کوبیاکس بر روی دو محور تقسیم می شود، فشار اضافی از روی سازه برداشته می شود. این سیستم باعث کاهش هزینه های مربوط به ساخت و ساز می شود و به حفظ محیط زیست نیز کمک می کند.

این نوع سقف بیشتر برای ساختمان های صنعتی و تجاری استفاده می شود. از جمله کاربردهای متداول این نوع سقف می توان به انبارها، کارگاه ها، سالن های ورزشی و همچنین سالن های نمایشگاهی اشاره کرد.


5. سقف روفیکس :

 این سقف یکی از بهترین مدل ها برای طراحی سقف خانه و نوعی سقف مصنوعی است که از ترکیبی از مواد مختلف مانند پلاستیک، فیبرگلاس و فلزات سبک تشکیل شده است.

این سقف ها به عنوان جایگزینی برای سقف های سنتی مانند سقف های چوبی یا مواد سنگین مورد استفاده قرار می گیرند. سقف روفیکس برای انواع مختلف ساختمانها مناسب است، از جمله خانه های مسکونی، ساختمانهای تجاری و صنعتی، انبارها، گاراژها و ساختمانهای بلند مرتبه. این نوع سقف بسیار مقاوم است و می تواند مقاومت خوبی در برابر عوامل جوی و شرایط محیطی مختلف ارائه دهد. همچنین، نصب و نگهداری آسانی دارد و قیمت نسبتاً مناسبی دارد.

سقف روفیکس در واقع یک نوع سقف کامپوزیت است که به جای تخته یا ورق (که به عنوان قالب استفاده می شوند)، از یک صفحه فلزی مشبک با نام روفیکس به عنوان قالب ماندگار استفاده می شود.

جنس سقف روفیکس از ورق گالوانیزه به ضخامت 0.7 تا 0.8 میلیمتر تشکیل شده است. این نوع قالب با ایجاد یک ساختار مشبک فلزی، توانایی نگهداری بتن خیس را دارا می شود. به دلیل ترکیب بتن و فلز، مقاومت به دست آمده برای تحمل بارهای وارده به سقف قابل توجه خواهد بود.

نصب سقف روفیکس نیازی به نیروی ماهر مانند قالب بند ندارد و انجام آن توسط کارگران ساده ساختمانی به راحتی امکان پذیر است. همچنین با قرار گرفتن روفیکس بر روی تیرها، یک شبکه ایمنی در زیر پای کارگران نیز ایجاد می شود که از سقوط اجسام و افراد جلوگیری می کند. با توجه به نیازها و شرایط سازه خود، می توانید سقف روفیکس را به عنوان یک گزینه کارآمد در پروژه های ساختمانی انتخاب کنید.


6. سقف پیش تنیده:

سقف پیش تنیده یک نوع سقف ساختمانی است که با استفاده از تنش های داخلی از پیش تعیین شده، مقاومت و استحکام بتن را افزایش می دهد. در این روش، از کابل های فولادی به عنوان عناصر تقویت کننده استفاده می شود. بتن پیش تنیده در ساختمان های مختلف، از منازل مسکونی تا پل ها، به کار می رود

ویژگی های سقف پیش تنیده :

کاهش ضخامت دال ها یا تیرهای بتنی: با استفاده از پیش تنیدگی، ضخامت سازه ها کاهش می یابد و فضای داخل ساختمان بهینه تر مورد استفاده قرار می گیرد.

کنترل تغییر شکل: تنش های داخلی باعث کنترل تغییر شکل سازه می شود و ترک خوردگی ها را کاهش می دهد.

 با استفاده از پیش تنیدگی، وزن مرده سازه کاهش می یابد و از مصالح کمتری استفاده می شود. سقف پیش تنیده در ساختمان های مسکونی، تجاری، صنعتی و تأسیساتی مورد استفاده قرار می گیرد. این روش بهبود های اقتصادی، عملکردی و ظاهری در سازه ها ایجاد می کند و به عنوان یک روش مدرن و موثر در طراحی ساختمان ها شناخته می شود.

سقف پیش تنیده باعث کاهش وزن مرده سازه می شود. این موضوع به کاهش هزینه های ساختمانی و استفاده بهینه از مصالح منجر می شود. تنش های داخلی در سقف پیش تنیده باعث کنترل تغییر شکل سازه می شود و ترک خوردگی ها را کاهش می دهد.

با استفاده از پیش تنیدگی، ضخامت سازه ها کاهش می یابد و فضای داخل ساختمان بهینه تر مورد استفاده قرار می گیرد. نصب کابل های فولادی و اجرای سقف پیش تنیده نیاز به مهارت های خاصی دارد و ممکن است پیچیدگی های اجرایی داشته باشد. اجرای سقف پیش تنیده ممکن است هزینه بر باشد، اما با توجه به مزایای آن، معمولاً این هزینه ها جبران می شود.

به طور کلی، انتخاب سقف ساختمان باید با توجه به نیازها و بودجه شما انجام شود. همچنین در نظر داشته باشید که علاوه بر قیمت، مقاومت، زیبایی و امنیت نیز در انتخاب نوع سقف مهم است.



در دوره جامع آموزش نرم افزار ETABS & SAFE و تهیه دفترچه محاسبات خانه عمران انواع سقف ها را بررسی میکنیم
